中芯国际北京到底有几座晶圆厂？

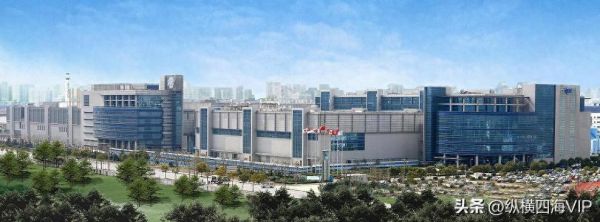

中芯国际在北京的布局常被简称为“中芯北京”，但官方文件里其实用“SMIC Beijing”或“SMIC BJ”来区分。目前公开信息显示，北京基地共有两座大规模量产的12英寸晶圆厂，业内习惯把它们称为“一期”和“二期”。
（图片来源网络，侵删）
一期Fab：从65nm到28nm的演进
何时投产？
一期项目于2004年启动土建，2006年实现65nm工艺量产，是当时国内最先进的逻辑制程节点。
产能规模
- 设计月产能：初期3万片12英寸晶圆，后通过去瓶颈工程提升至5万片。
- 工艺节点：已演进至28nm PolySiON与HKMG双平台，兼顾成本与性能。
客户与应用
一期主要承接手机处理器、网络芯片、MCU等逻辑产品，客户包括高通、华为海思、紫光展锐等。
二期Fab：14nm及以下制程的桥头堡
建设时间线
二期于2012年奠基，2015年完成机电安装，2019年第四季度实现14nm FinFET量产，成为中国大陆首条量产14nm的12英寸线。
产能与投资额
- 总投资：超过36亿美元，其中二期B阶段追加至50亿美元。
- 月产能：规划7万片12英寸晶圆，当前已爬坡至4.5万片。
技术亮点
二期不仅具备14nm FinFET，还导入了N+1、N+2等改进版低功耗平台，良率已接近行业龙头水平。
中芯北京三期传闻是否属实？
坊间常把亦庄新城的一块空地称为“三期”，但官方尚未立项。根据北京经开区环评公示，该地块确实预留了12英寸新厂房，工艺节点可能下探至7nm，需等待国家大基金二期与北京市政府共同敲定投资细节。
（图片来源网络，侵删）
为何北京基地对中芯如此重要？
政策与人才
北京聚集清华、北大、中科院等顶尖院校，为FinFET、GAA晶体管研发提供持续人才供给；同时享受中关村集成电路设计园的税收优惠。
供应链半径
- 硅片：日本SUMCO与北京有研半导体仅50公里车程。
- 化学品：北京化工区提供高纯度硫酸、氢氟酸，运输半径<30公里。
- 设备：美国应用材料、荷兰ASML在亦庄设有保税仓库，缩短备件周期。
普通访客能否参观中芯北京？
不能。晶圆厂属于高等级保密区域，需提前两周申请并签署NDA；仅对已签约客户、高校联合实验室开放有限区域。公众可通过北京微电子国际研讨会获取公开技术报告。
中芯北京的未来路线图
内部资料显示，2025年前北京基地将完成二期扩产至7万片/月，并导入第二代FinFET+与3D NAND混合键合技术；若三期获批，2028年总产能有望突破15万片/月，成为中国北方最大的先进逻辑与存储一体化基地。
（图片来源网络，侵删）
